¿Qué son los diagramas de flujo?
Un diagrama de flujo en programación es una representación gráfica que describe los pasos de un algoritmo o proceso. Se utiliza para visualizar cómo se ejecuta un programa, cómo se toman las decisiones y cómo se procesan los datos. Los diagramas de flujo son una herramienta útil para:
- Diseñar algoritmos: Ayudan a visualizar el flujo del programa y a identificar posibles problemas antes de escribir el código.
- Documentar programas: Proporcionan una representación visual clara del funcionamiento del programa, lo que facilita su comprensión y mantenimiento.
- Comunicar algoritmos: Permiten explicar de forma sencilla y comprensible el funcionamiento de un programa a otras personas.
COMPONENTES BÁSICOS:
| INICIO/FINAL | ENTRADA GENERAL | ENTRADA POR TECLADO | ACCIÓN/PROCESO GENERAL | FLUJO | DECISIÓN | SALIDA IMPRESA | SALIDA POR PANTALLA |
|---|---|---|---|---|---|---|---|
| Indica el inicio y final de un diagrama. | Entrada y salida de datos en general. | Instrucción de entrada de datos por teclado. | Indica una instrucción general que debe realizar el computador. | Indica el seguimiento lógico del diagrama. | Indica la comparación de 2 datos dependiendo de su resultado (VERDADERO O FALSO) | Impresión de uno o varios resultados de forma impresa. | Impresión de uno o varios resultados por pantalla. |
FORMA GRÁFICA DE LOS MISMOS:

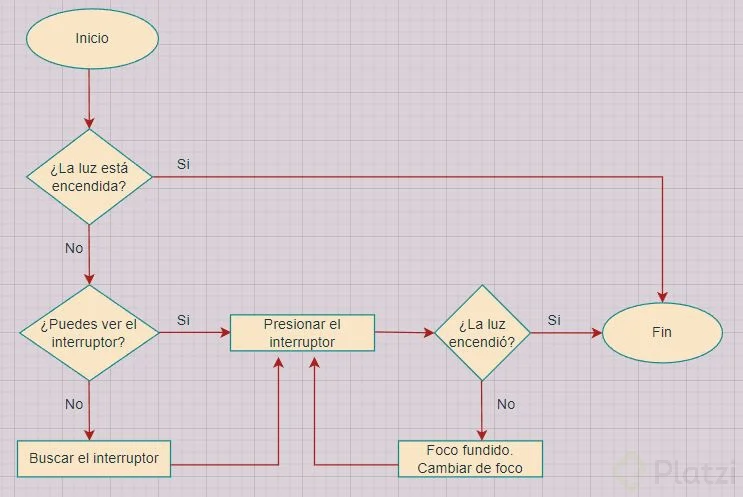

EJEMPLO BÁSICO DE UN DIAGRAMA DE FLUJO DENTRO DE LA PROGRAMACIÓN:
